液流电池电解液测试台
液流电池电解液测试台
品牌：37000a威尼斯新能
产地：中国
型号：HYX-50kWEFT
产品简介

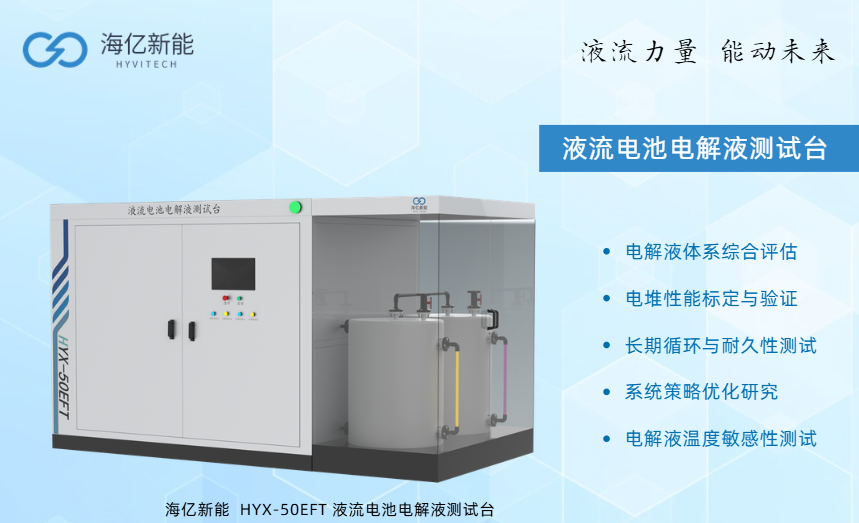

37000a威尼斯新能自主研制的液流电池电解液测试台是一套中试级别的、模块化、高精度集成测试系统。可用于模拟液流电池在实际运行中的各种工况，为核心材料（电解液、膜、电极）、电堆模块及系统控制策略提供全面的性能评估与验证平台，对于加速液流电池技术的成熟与优化至关重要。
液流电池电解液测试台由“电力测控模块、流体管理模块、热管理模块、安全与环境控制模块和集成控制与数据模块”组成，具备电解液体系综合评估、电堆性能标定与验证、长期循环与耐久性测试、系统策略优化研究、电解液温度敏感性测试等核心测试功能，满足多样化实验测试需求，适配全钒/铁铬/锌溴等多种液流电池电解液测试，加速电解液新技术从中试阶段迈向产业落地。
产品优势
-
全工况、高精度仿真测试能力：实现恒流、恒压、恒功率充放电控制，快速变温与恒温控制，模拟实际运行或极端测试条件，精准采集“电、流、热”数据，深度分析电化学性能、副反应及材料稳定性影响。实现全工况自动智能测试，减轻人员工作负担。
- 本征安全与主动防护设计：独立的耐强酸腐蚀（PTFE/PVDF材质）循环回路设计，具备惰性气体物理隔绝保护功能，防止电解液被氧化污染；泄漏/压力/液位传感器实时监测保护、主控系统联动紧急响应，实现全方位的安全监控与紧急连锁停机，保障测试过程与人员安全。
- 一体化智能集成控制：定制化上位机监控，实现所有子系统一键启停，自动化预设工况测试执行，全参数实时数据采集与存储、在线可视化及报告自动生成等功能，确保测试的高效、可重复与智能化。
本测试台主要由以下五大功能模块集成
1、精确电力测控模块
配备高精度充电回馈负载一体机，实现0-150V/0-400A范围内的精确恒流、恒压、恒功率充放电控制，并支持能量回馈电网，高效节能。集成高精度数据采集系统，实时监测电压、电流、容量、内阻等核心电参数。
2、智能流体管理模块
包含两套独立的耐强酸腐蚀（PTFE/PVDF材质）循环回路，分别对应正负极电解液。每路由变频磁力泵、高精度流量计与调节阀组成，实现5-100 L/min宽范围流量精确控制与测量，确保电堆内部流场均匀稳定。
3、动态热管理模块
集成板式换热器与高低温循环水机组，对循环电解液进行快速升温、降温及恒温控制，温度控制范围10-50°C，精度达±1°C，以研究温度对电池性能、电解液稳定性及副反应的影响。
4、安全与环境控制模块
配备惰性气体保护系统、电解液泄漏传感器、压力与液位监测装置，并与主控系统联动，实现全方位的安全监控与紧急连锁停机，保障测试过程与人员安全。
5、集成控制与数据模块
以工业计算机与嵌入式硬件为核心，搭载定制化上位机监控软件。实现所有子系统的一键启停、自动化测试序列执行、全参数实时数据采集与存储、曲线可视化及报告生成，确保测试的高效、可重复与智能化。
主要技术参数
| 类别 | 项目 | 参数指标 |
| 流体参数管理 | 测量电解液容积范围 | 1m³（正负极电解液各500L） |
| 流量控制范围 | 5 ~ 100 L/min （可调） | |
| 流量控制精度 | ≤ ±1% | |
| 流量计类型 | 涡轮流量计 | |
| 管路与部件材质 | 全部采用PTFE、PVDF等全氟或高耐腐材料 | |
| 电气控制测量参数 | 电压范围 | 0~150V , DC |
| 电流范围 | 0~400A | |
| 电流/电压控制精度 | ±1%（0.5%定制） | |
| 电堆单片电压测量范围 | -4V~﹢4V | |
| 电堆单片电压测量精度 | ±5mV | |
| 电堆单片电压分辨率 | 1mV | |
| 热管理参数 | 温度控制范围 | 10℃ ~ 50℃，（特殊需求可扩展0°C ~ 60°C） |
| 温度控制精度 | 整个循环回路温度波动≤1℃ | |
| 安全控制软件参数 | 安全连锁响应时间 | ＜100ms，过压、过流、超温、断流、泄漏等故障，硬件级快速关断 |
| 程序化测试 | 支持自定义辅助充放电工况（模拟风光波动、极化测试、循环测试） | |
| SOC标定与跟踪 | 集成OCV-SOC标定程序，实时估算和显示电池SOC | |
| 数据功能 | 支持原始数据导出 |
应用场景
1、电解液验证：新型电解液配方、稳定剂的性能验证与快速筛选
2、关键材料测试：离子交换膜、电极、双极板等材料与电解液的兼容性与耐久性评估
3、电堆与系统集成：全面验证中试产品出厂性能、质量一致性评估以及系统集成优化的必备平台
4、高校与科研院所：用于前沿技术课题研究，如反应机理分析、衰减模型构建、电解液制备技术验证
