燃料电池引射循环系统
氢燃料电池氢气引射循环系统
品牌：37000a威尼斯新能
产地：中国
产品简介

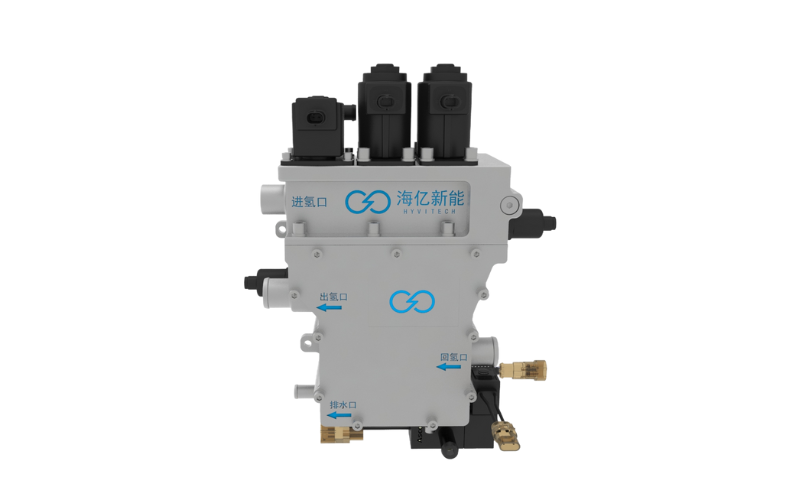

37000a威尼斯新能自主开发的氢气引射循环系统适用于60kW~200kW大功率氢燃料电池系统，适应各种复杂工况特性需求。氢气引射循环系统采用引射器与气水分离器全集成的方案，满足单级引射/多级引射无极切换控制要求，实现全功率范围引射量精准调节。产品具有结构紧凑、进氢自加热、出氢压力稳定、高分水效率等优点，助力氢燃料电池系统在宽功率范围内稳定、高效、可靠运行。
与国内外同类产品比较，具有性能优越、节能高效、可靠性强的优势
技术特点
模块化集成设计
支持定制化开发
稳定调压控制
入口氢气自加热
产品优势
- 结构创新：引射器与气水分离器集成一体化，不同口径引射喷嘴的套叠式方案
- 精密制造：先进分层加工工艺，模块化精密加工成型，引射嘴及腔体精度更高
- 控制技术：回流引射器结合电控阀，多模型切换控制，引射量与压力精准调节
- 软件系统：上位机全面显示流量、压力、温度、电流、电压、功率等数据情况
- 定制开发：针对用户实际需求，开发个性化匹配方案，发挥系统最佳工况性能

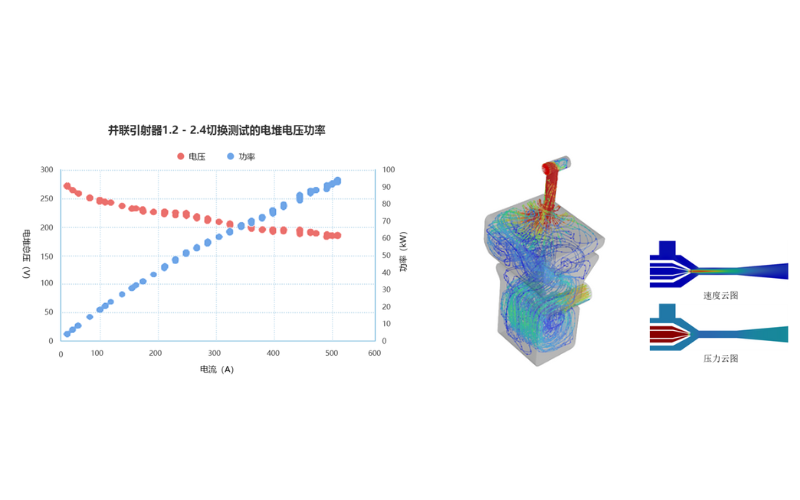

实验谱图表现
氢气引射循环系统制造精良，通过严格的振动测试。冷热冲击测试、高低温测试、系统台架泄露测试等多项技术验证，整体完好无损，且在额定工作范围内运行正常。
产品主要参数

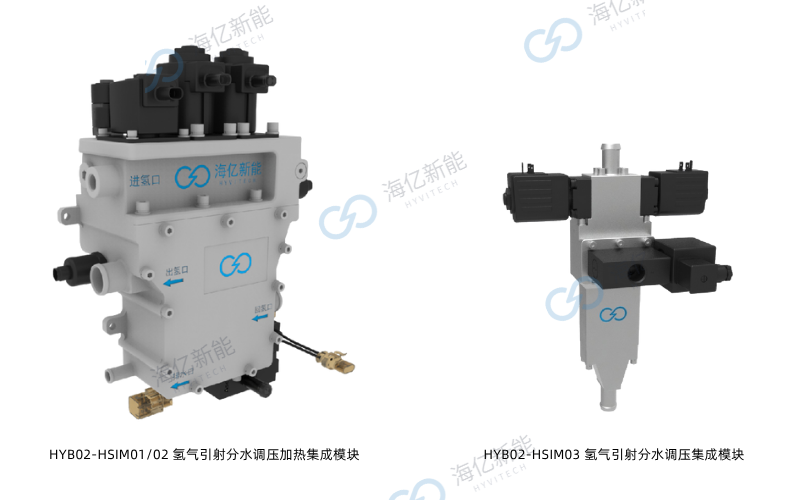

| 型号 | HYB02 - HSIM01 | HYB02 - HSIM02 | HYB02 - HSIM03 |
| 适用功率系统 | 60kW~200kW | 100kW~200kW | 100kW~200kW |
| 引射类型 | 单级引射 | 多级引射 | 多级引射 |
| 入口压力 | 8~20 barg | 10~20 barg | 10~20 barg |
| 稳定流量 | 940L/min（氢气） | 2800L/min（氢气） | 2800L/min（氢气） |
| 出口压力 | 0~2.0 barg（稳定调压） | 0~2.0 barg | 0~2.0 barg |
| 引射比 | 0.6~3.0 | 0.6~3.0 | 0.6~3.0 |
| 控制精度 | ≤3% | ≤3% | ≤3% |
| 有效引射范围 | 8~100% Power | 5~100% Power | 5~100% Power |
| 分水效率 | 80%~90% | 80%~90% | 80%~90% |
| 机体材料 | 工程塑料/铝合金 | 工程塑料/铝合金 | 工程塑料/铝合金 |
